| 產品說明: |
| 產品通過ISO-9002質量體系認證及全國質量管理達標企業認證. 產品精度高, 測溫范圍廣,價格低,符合YB4084-92及YB/T163-1999二個快速測量金屬熔體溫度用熱電偶標準 |
| 名 稱 |
型 號 |
測溫范圍 |
精度(℅t) |
回路電阻 |
絕緣電阻 |
| 鎢錸3-鎢錸25 |
KW-602 |
0-2000℃ |
≤±0.25 |
<3Ω |
≥5MΩ |
| 長度：500.600.850.1000mm. |

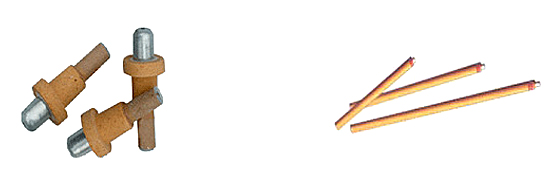

| 鉑銠快速測溫熱電偶，技術****，質量穩定優良，不僅廣泛用于國內各大鋼廠，而且每年大量出口歐洲各國。 |
一、引用標準
1.產品標準：YB/T163-1999（消耗式快速測量金屬熔體溫度用熱電偶）。
2. 偶絲標準：S型：GB/T3772-98 R型：GB/T1598-98 B型：GB/T2902-98
3. 補償導線標準：GB/T4989-94（S型.R型熱電偶補償導線） |
| 二．產品名稱型號及技術參數： |
| 名 稱 |
分度號 |
型 號 |
溫度上限 |
允 差 |
回路電阻 |
| 鉑銠10—鉑 |
S |
KS—602 |
1650℃ |
≤±5℃ |
<3Ω |
| 鉑銠13—鉑 |
R |
KR—602 |
1650℃ |
≤±5℃ |
<3Ω |
| 鉑銠30-鉑銠6 |
B |
KB—602 |
1800℃ |
≤±5℃ |
<3Ω |
|
三．產品長度：
偶頭：500．600．850．1000m |
| 測溫槍頭中插頭芯的正．負極其引線均采用補償型，即相應的補償導線材料制作，故又分為SC（RC）型，BC型和WC3/25型。分別配用于鉑銠10—鉑（鉑銠13—鉑），鉑銠30—鉑銠6和鎢錸3-鎢錸25快速測溫熱電偶。測溫槍的外徑為Φ16mm（特殊尺寸定做），長度為1米—4．5米。 |
|
補償導線標準執行：GB/T4989-94（S．R型熱電偶）
JB/T9496-99（WRe3/25熱電偶）(WRe5/26熱電偶)
補償導線的熱電特性： |
| 補償導線型號 |
配熱電偶分度號 |
100℃電勢標稱值uv |
200℃電勢標稱值uv |
允 差 |
材 料 |
| 精密級 |
普通級 |
正級 |
負級 |
| SC RC |
S R |
645 |
1440 |
±10uv |
±60uv |
Cu |
Cu—Ni |
| WC3/25 |
WRe3/25 |
1145 |
2602 |
±20uv |
±48uv |
Cu |
Cu—Ni |
| BC |
B |
|
|
|
|
Cu |
Cu |
| WC5/26 |
WRe5/26 |
1451 |
3089 |
|
±51uv |
Cu |
Cu—Ni |
|
補償導線規格：
快速熱電偶用0．4 x1．0毫米,一般用線芯1．0平方毫米，外徑 5．1 x8．0毫米，耐熱用線芯1．0平方毫米，外徑3．1 x5．6毫米。 |
|
鋼水取樣器可實現鋼水快速取樣，型號：1．KQY—01，內有脫氧劑。2．KQY—02，內無脫氧劑。取出樣品尺寸為Φ32．5x13mm,內部充實，表面光滑，總長964 mm，手柄紙管Φ32x17 mm。還配有磁性磨樣夾具，使用非常方便。 |
|
智能測溫儀，具有以下特點：
1、準確度高，穩定性好。有微機處理控制對電路進行零點，滿量程及冷端溫度自動校準。采用精密基準穩壓源，具有長期穩定性。軟件技術保證儀表準確可靠。
2、 抗干擾能力強
3、 采用LED超高亮度數碼管顯示。
4、功能齊全便于擴展，可配打印接口。
5、備有隔離的并行BLD碼輸出；或4-20mA（1-5V）模擬量輸出口。
6、內部主機板設有分度號轉換短路子，每臺表可配用2種不同分度號的熱電偶。
7、既可用于快速測溫又可用于連續測溫。 |
|
一 、鎢錸熱電偶絲特性：
鎢錸熱電偶絲的熔點：為3120—3360℃，最高可以使用到3000℃，它是最耐高溫的金屬熱電偶。它具有熱電勢高，靈敏度高，不溶解于任何獨立的酸，原料在中國儲量豐富，價格便宜等優點。
二、產品標準號：
1、JB/T9496-99鎢錸熱電偶補償導線。
2、JB/T9497-99鎢錸熱電偶絲及分度表(等效采用美國ASTME696-84) 標準.
3、JJG576-88工作用鎢錸熱電偶檢定規程.
4、JB/T5401-91快速測量鋼液溫度用鎢錸熱電偶絲.
5、JB/T5402-91快速測量鋼液溫度用鎢錸熱電偶絲,熱電動勢測試方法.
三、產品名稱及分度號:
1、名稱: 鎢錸3-鎢錸25 ; 鎢錸5-鎢錸26.
2、分度號: WRe3- WRe25(D型); WRe5- WRe26(C型).
四、產品的等級、規格、使用溫度范圍、允差： |
| 等 級 |
規 格 |
使用溫度范圍 |
允 差 |
| 特 |
0.1 |
1400-1800℃ |
≤±0.128﹪t |
| Ⅰ |
0.1,0.25,0.5 |
1200-1800℃ |
≤±0.25﹪t |
| Ⅱ |
0.1,0.25,0.5 |
1200-1800℃ |
≤±0.50﹪t |
| Ⅲ |
0.25,0.5 |
400-2300℃ |
≤±1﹪t |
|
五、鎢錸熱電偶絲的絕緣材料：
1、高純氧化鋁（AL2O3）可在1800℃以?xún)仁褂谩?
2、氧化釔（YO2）可在2000℃以?xún)仁褂谩?
3、氧化鈹（BeO）可在2100℃以?xún)仁褂�，但鈹高溫蒸氣有毒�?
4、氧化釷（ThO2）可在2300℃以?xún)仁褂�，但釷有弱防射性。
六、鎢錸熱電偶絲的外保護管：
1、鉭管（Ta）在2480℃以?xún)日婵罩惺褂谩?
2、鉬管（Mo）在2300℃以?xún)日婵諝錃饧岸栊詺夥罩惺褂谩?
二硅化鉬管（Mosi2）或鉬管表面硅化涂層在1600℃以?xún)鹊目諝饧澳承└g介中長期使 | |
|
